中断与异常

这一章我想把“中断”讲到能拿着代码一行一行对照的程度。

在这个内核里，中断相关代码大致分三层： CPU/硬件侧负责“触发 + 压栈 + 查 IDT + 跳转”，我在内核侧负责把 IDT 建起来、把每个向量号接到统一的汇编入口，然后再交给 C/C++ 的分发函数；外设这边（PIT 时钟、键盘控制器 8042、硬盘控制器）负责真正产生 IRQ，同时也要求我在处理函数里把“中断源”清掉，不然下一次中断不会再来。

本章会刻意不展开 int 0x80 的系统调用细节：你会看到我在 IDT 里给 0x80 留了一个 DPL=3 的门，但它的 ABI、参数传递、返回值这些我放到系统调用章再讲。

中断系统概述

我写中断系统的时候，脑子里一直抓着一个问题：**CPU 到底是在什么时候，把哪些东西压到了栈上？**只要这个栈帧我能解释清楚，后面无论是异常打印、时钟调度还是键盘输入缓冲，都能顺着同一条链路跑通。

为了不把概念讲散，我先把本章里出现的几个关键词定一下（不是背概念，主要是为了后面叙述一致）：

异常（Exception）：CPU 自己在执行指令的过程中发现不对劲，比如除 0、缺页、一般保护错误。它不是从 8259A 来的，也不叫 IRQ。

外部中断（Interrupt / IRQ）：外设通过中断控制器（我这里是 8259A PIC）把信号送到 CPU。典型的就是 PIT 时钟 IRQ0、键盘 IRQ1。

向量号（Vector）：在 x86 里，中断/异常最终都会落到一个 0–255 的编号上。CPU 用这个编号去 IDT（中断描述符表）里找入口。

我在 kernel/interrupt.c 里把 IDT 的大小写死成了 0x81（IDT_DESC_CNT），也就是 0x00 到 0x80。按用途分的话，0x00--0x1F 是 CPU 异常（Intel 保留的那一段），0x20--0x2F 是外设 IRQ（通过 8259A 重映射进来），0x80 我留给系统调用（本章不讲细节，只点一下它为什么必须是 DPL=3）。

这个划分跟我在第二章的中断概览是一致的，但第五章我会把“机制 + 代码路径 + 案例”拆开讲，避免一段话里同时塞概念和实现。

CPU中断处理流程

这一节我站在 CPU 的视角，把“从某个事件发生，到我写的处理函数开始执行”之间，硬件做过的动作讲清楚。

IDTR与IDT

CPU 并不知道我的中断处理函数写在哪里，它只认识一个寄存器：IDTR。IDTR 里放的是 IDT 的线性地址和长度。

在我的实现里，IDT 这张表本身是一个全局数组 idt[]，定义在 kernel/interrupt.c。初始化阶段 idt_init() 会拼一个 idt_operand 传给 lidt：

auto idt_operand = (sizeof(idt) - 1) | ((u64)(u32)idt << 16);
asm volatile("lidt %0": : "m"(idt_operand));

这句写法看起来有点怪，其实就是在构造一个“伪描述符”：低 16 位是 limit，高位是 base。CPU 执行 lidt 后，就把这段内存当成 IDT 的位置，从此每次发生中断都会用向量号去查表。

中断门与陷阱门

IDT 的每一项叫“门描述符”。对 32 位保护模式来说，我们最常用的是 32 位中断门（type=0xE）。

我在 kernel/include/global.h 里把 IDT 的属性位封装成了两个常量：

auto constexpr IDT_DESC_ATTR_DPL0 = (IDT_DESC_P<<7) + (IDT_DESC_DPL0<<5) + IDT_DESC_32_TYPE;
auto constexpr IDT_DESC_ATTR_DPL3 = (IDT_DESC_P<<7) + (IDT_DESC_DPL3<<5) + IDT_DESC_32_TYPE;

这里的关键点有两个：

DPL 决定“谁允许用 int n 主动触发这个门”。比如系统调用要让用户态也能 int 0x80，所以它必须是 DPL=3；而绝大多数异常/IRQ 都应该是 DPL=0。

中断门 vs 陷阱门 的差异点在 IF 标志位：中断门会自动清 IF（相当于硬件帮你关中断），陷阱门不会。

我的实现里 IDT 用的都是 32 位中断门，所以进入中断后 IF 会被清掉，保证处理过程不会被可屏蔽中断重入打断。

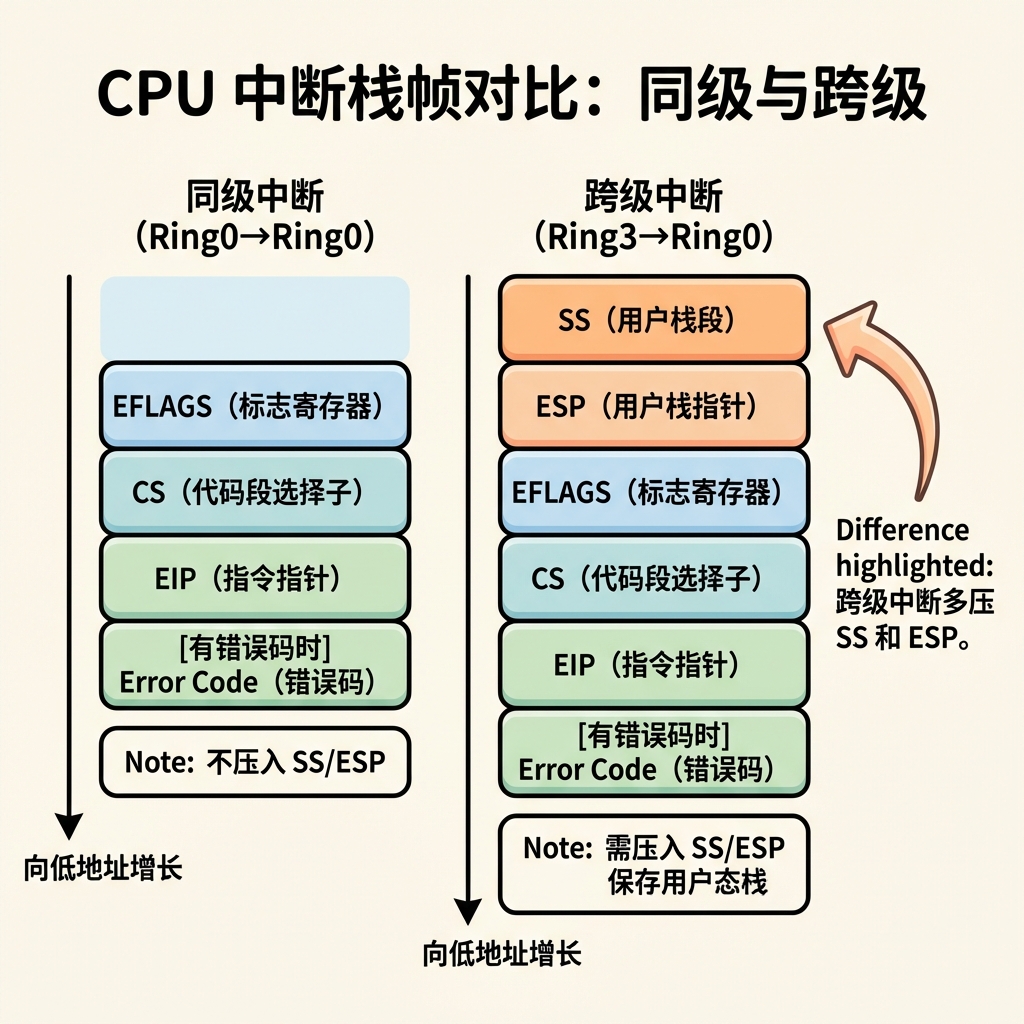

中断栈帧

中断真正“硬核”的地方就在这里：CPU 会自动往当前栈里压一段返回现场，然后把控制权交给 IDT 里指定的入口。

如果不涉及特权级切换（比如当前就是 ring0），CPU 一般会按这个顺序压栈：

text

EIP
CS
EFLAGS
(某些异常还会额外压 error code)

如果发生了特权级切换（典型是 ring3 进 ring0），CPU 还会先切换栈，然后再多压两个东西：

text

(切换到 tss.esp0 指定的 0 级栈)
旧的 SS
旧的 ESP
EIP
CS
EFLAGS
(error code?)

我这个内核虽然平时大部分代码跑在 ring0，但我还是把 TSS 和用户段都建好了（下一节会详细讲），因为“栈切换”是理解异常/中断机制绕不开的一块。

异常错误码

你会发现某些异常会多压一个 32 位的 error code（比如 #PF 缺页、#GP 一般保护错误）。这个 error code 是 CPU 给的一点额外信息，它的具体位意义取决于异常类型。

在我的汇编入口里，我做了一个挺实用的取巧：无论这个异常有没有 error code，都让栈布局对齐成“都有”。实现方式就是：

有 error code 的异常：不做额外压栈（因为 CPU 已经压了）
没有 error code 的异常：我手动 push 0

这样我在统一出口 intr_exit 里就能固定 add esp, 4 把“error code 槽位”弹掉。

这个逻辑在 kernel/interrupt.asm 里用两个宏表达得很直白：

text

%define ERROR_CODE nop
%define ZERO push 0

这也解释了为什么我在 C 侧的通用异常处理函数 general_intr_handler(u8 vec_nr) 拿不到 error code：我没有把它当参数传过去。我这里的目标是“能定位异常类型、必要时打印缺页地址（CR2）”，所以就没把 error code 这条路继续深挖。

IDT初始化

这一节开始就不抽象了，我直接拿我写的结构体和函数来讲 IDT。

门描述符结构体

在 kernel/interrupt.c 里，我把一个 IDT 表项定义成了 gate_desc：

typedef struct gate_desc {
    u16 func_offset_low_word;
    u16 selector;
    u8  dcount;
    u8  attribute;
    u16 func_offset_high_word;
} gate_desc;

这份布局就是典型的 32 位中断门格式：

offset：处理函数入口的 32 位地址，被拆成 low/high 两段
selector：目标代码段选择子，我这里统一用 SELECTOR_K_CODE
attribute：P/DPL/TYPE 这些位
dcount：调用门相关（我这里不用，置 0）

中断门描述符构造

我写了一个小工具函数 make_idt_desc()，它干的事就是把 intr_entry_table[i] 的地址拆成两段填进去：

void static make_idt_desc(gate_desc* gdesc, u8 attr, intr_handler function) {
    *gdesc = (gate_desc){
        .func_offset_low_word  = (u32)function & 0x0000FFFF,
        .func_offset_high_word = ((u32)function & 0xFFFF0000) >> 16,
        .dcount = 0,
        .attribute = attr,
        .selector = SELECTOR_K_CODE
    };
}

这里我刻意不在 C 里写一大堆位运算去拼门描述符，因为那样读起来太难受。用结构体字段对照手册，写出来反而更直观。

中断向量初始化

idt_desc_init() 会把 0 到 IDT_DESC_CNT-1 的所有项都填满：

for (auto i = 0; i != IDT_DESC_CNT; ++i) {
    make_idt_desc(&idt[i], IDT_DESC_ATTR_DPL0, intr_entry_table[i]);
}

我这张表里比较特殊的是最后一个：

auto constexpr sysi = IDT_DESC_CNT - 1;
make_idt_desc(&idt[sysi], IDT_DESC_ATTR_DPL3, syscall_handler);

注意我这里只是在“门权限”层面把它放开到 DPL=3，方便后续用户态通过 int 0x80 进入内核；至于系统调用号、参数、返回值怎么走，本章不讲。

异常处理初始化

我不想让异常发生时屏幕上什么都不显示，所以 exception_init() 给每个向量号都注册了一个默认处理函数 general_intr_handler，同时初始化了 intr_name[]：

for (auto i = 0; i != IDT_DESC_CNT; ++i) {
    idt_table[i] = general_intr_handler;
    intr_name[i] = "unknown";
}

后面设备驱动要挂中断处理函数，走的是 register_handler(vector, func)，它本质就是改 idt_table[vector]。

通用异常处理

general_intr_handler(u8 vec_nr) 的逻辑非常“调试导向”：

// 通用的中断处理函数，一般用于异常出现时的处理
void static general_intr_handler(u8 vec_nr)
{
    if(vec_nr == 0x27 || vec_nr == 0x2f) {
        // IRQ7与IRQ15 伪中断，无需处理
        return;
    }

    // 清屏，从屏幕左上角打印异常信息
    set_cursor(0);
    auto cursor_pos = 0;
    while(cursor_pos < 320) { // 清空前4行
        putchar(' ');
        ++cursor_pos;
    }
    set_cursor(0);
    puts("!!!!!!!    exception message begin      !!!!!!!\n");
    set_cursor(88);
    puts(intr_name[vec_nr]);
    if(vec_nr == 14) { // 缺页异常
        u32 page_fault_vaddr = 0;
        asm ("movl %%cr2, %0" : "=r"(page_fault_vaddr));
        puts("\npage fault addr is ");
        puthex(page_fault_vaddr);
    }
    puts("\n!!!!!!!    exception message end        !!!!!!!\n");

    while(true) { } // 死循环停住
}

这段代码的逻辑很直接：先判断是不是伪中断（IRQ7/IRQ15），如果是就直接返回；否则清屏后在屏幕顶部打印异常名字，如果是缺页异常还会额外读 CR2 寄存器把缺页地址打印出来。最后用死循环停住，防止继续跑出更奇怪的二次错误。

统一汇编入口

如果只看 C 代码，很容易以为“中断就是调用一个函数”。现实没这么简单：中断入口不是普通的 call，而是 CPU 帮你跳进来，同时压了一坨返回现场。

我在 kernel/interrupt.asm 做的事情，就是把这坨现场整理成一个稳定的形状，然后把向量号当参数传给 C 层的 idt_table[vec]。

中断入口表

在 C 里，我需要拿到每个向量号对应的入口地址，于是我让汇编导出一个数组：

text

global intr_entry_table
intr_entry_table:
    ; 每个 VECTOR 宏都会在 data 段 dd 一个入口地址

配合 C 里的声明：

extern intr_handler intr_entry_table[IDT_DESC_CNT];

这样 idt_desc_init() 就能用 intr_entry_table[i] 填 IDT。

VECTOR宏

我把“每个向量号的入口流程”写成了宏 VECTOR vec, has_error_code。宏体里有几个关键动作：

text

%macro VECTOR 2
intr%1entry:
    %2          ; ZERO 或 ERROR_CODE：统一 error code 槽位
    push ds
    push es
    push fs
    push gs
    pushad

    mov al, 0x20
    out 0xa0, al
    out 0x20, al

    push %1
    call [idt_table + %1 * 4]
    jmp intr_exit

section .data
    dd intr%1entry
%endmacro

我按执行顺序解释一下它的目的。

错误码槽位统一

宏参数 %2 只会是两种东西：

ZERO：push 0
ERROR_CODE：nop

也就是说：没有 error code 的异常，我手动补一个 0；有 error code 的异常，什么都不做。

最终效果是：进入 intr_exit 的时候，无论是哪种异常，栈顶都会留一个 4 字节的位置让我弹掉。

段寄存器与通用寄存器保存

我这里选择了一个“朴素但稳”的做法：

先 push ds/es/fs/gs
再 pushad

这样我不需要假设编译器会帮我保存任何东西，因为中断不是 C ABI 的函数调用。

EOI发送时机

你会注意到我在 call idt_table[vec] 之前就做了 EOI：

text

mov al, 0x20
out 0xa0, al
out 0x20, al

这是一种“统一早发”的策略：不管是不是来自从片的 IRQ，我都对主片/从片各发一次。

它的好处是实现简单，驱动侧就不用纠结“我这次中断到底来自主片还是从片”。代价也很明显：

对纯异常（不是 PIC 来的）来说，这两次 out 其实没意义
对外设 IRQ 来说，如果处理函数里不及时清中断源（比如不读键盘 0x60），PIC 虽然收到 EOI 了，但设备仍然会继续拉低中断线，导致中断风暴

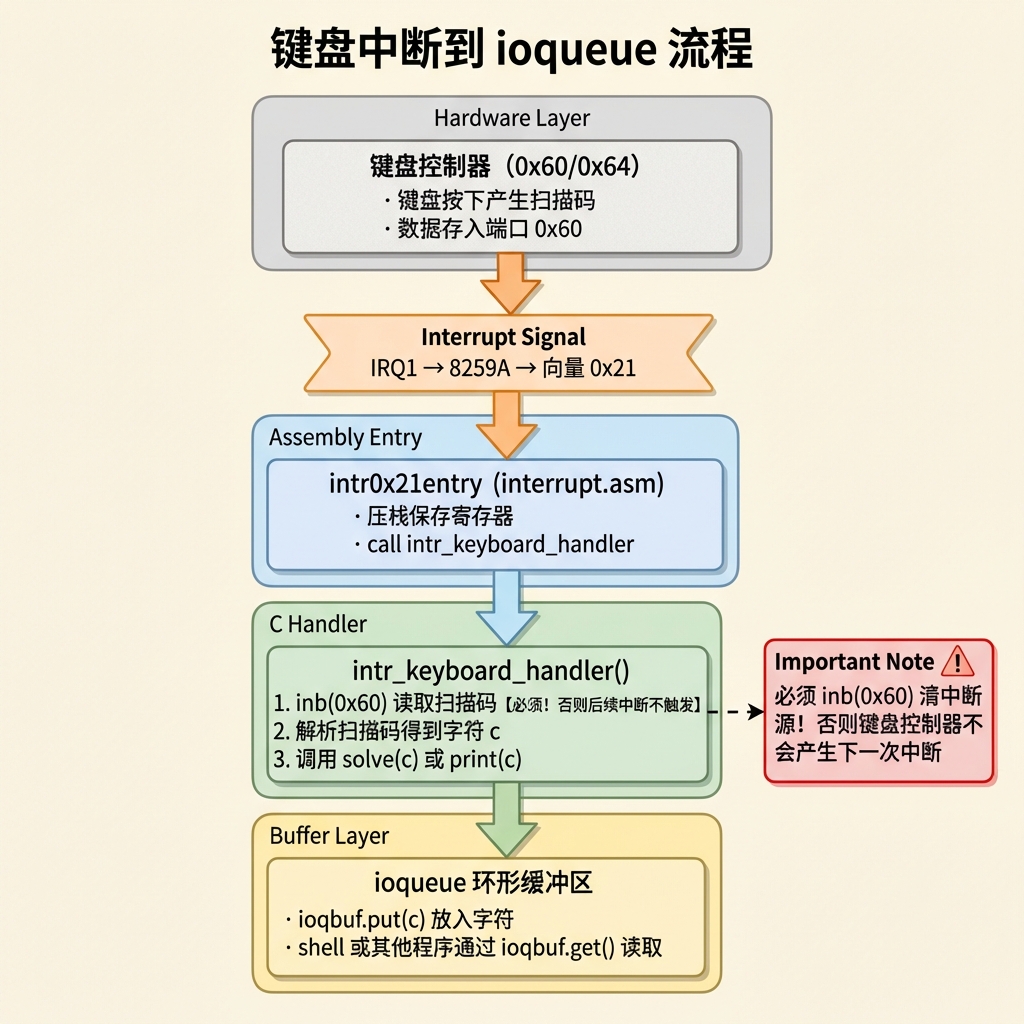

我的代码能稳定跑起来，一个重要原因就是：键盘中断处理函数一定会读 0x60，硬盘中断处理函数会做对应的 ACK/状态读取。

向量号参数传递

我用 push %1 把向量号压栈，然后 call [idt_table + %1 * 4]。

注意这里的 idt_table 不是 IDT，它是 C 侧注册的“分发函数表”。在 kernel/interrupt.c 里，register_handler() 就是在改这个表。

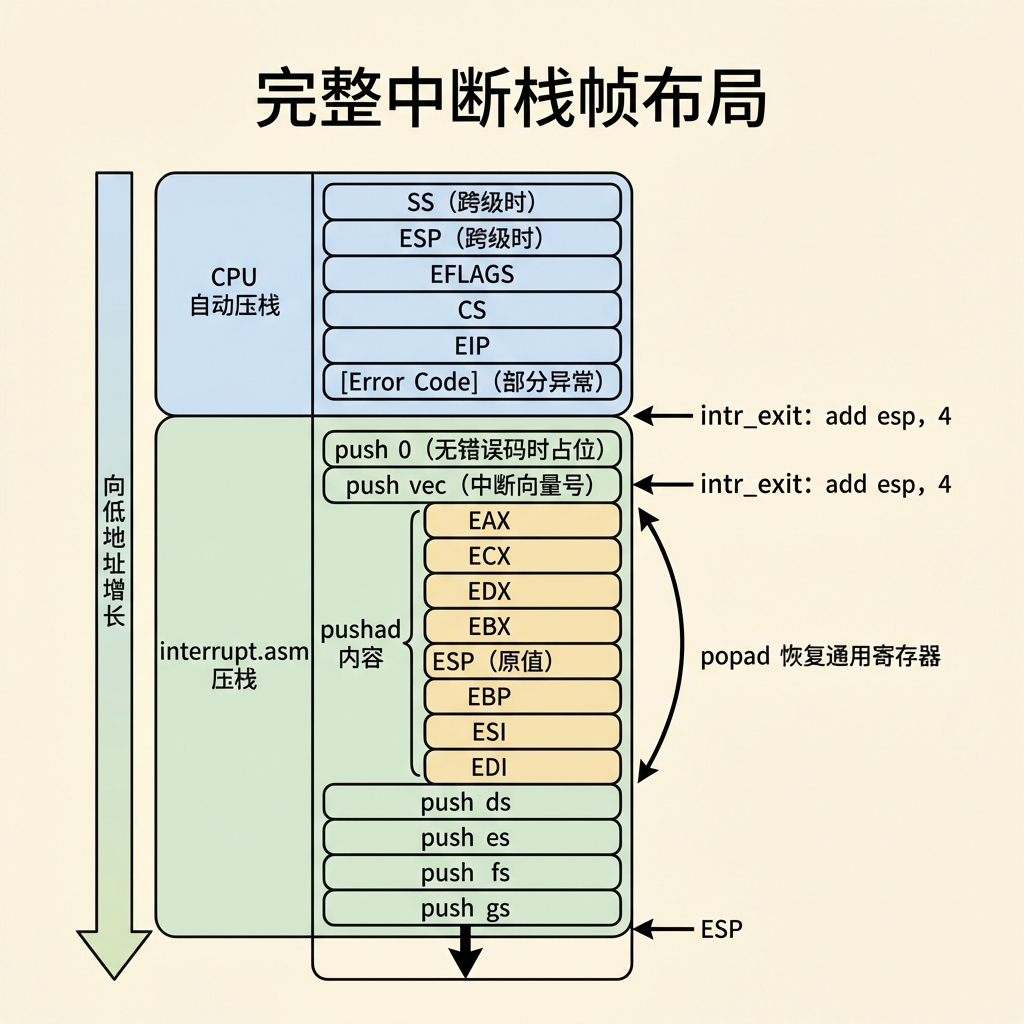

统一中断出口

无论哪个向量号，最后都会 jmp intr_exit：

text

intr_exit:
    add esp, 4   ; 丢弃 vec_nr（对应 push %1）
    popad
    pop gs
    pop fs
    pop es
    pop ds
    add esp, 4   ; 丢弃 error_code 槽位（真实的或补的 0）
    iretd

这里的两个 add esp, 4 很关键：

第一个对应向量号参数
第二个对应 error code 槽位

最后 iretd 会把 CPU 自动压栈的 EIP/CS/EFLAGS/(SS/ESP) 弹回去，恢复到中断发生前的现场。

8259A PIC初始化

外设的中断线叫 IRQ0–IRQ15，但 CPU 进 IDT 用的是向量号。中间这层翻译就是 8259A PIC 干的。

中断向量重映射

x86 的 0x00–0x1F 被 CPU 异常占了，如果不重映射，PIC 默认也会从 0x08 开始送中断，这会跟异常向量撞车。

我在 kernel/interrupt.c 的 pic_init() 里把主片重映射到 0x20，从片重映射到 0x28。

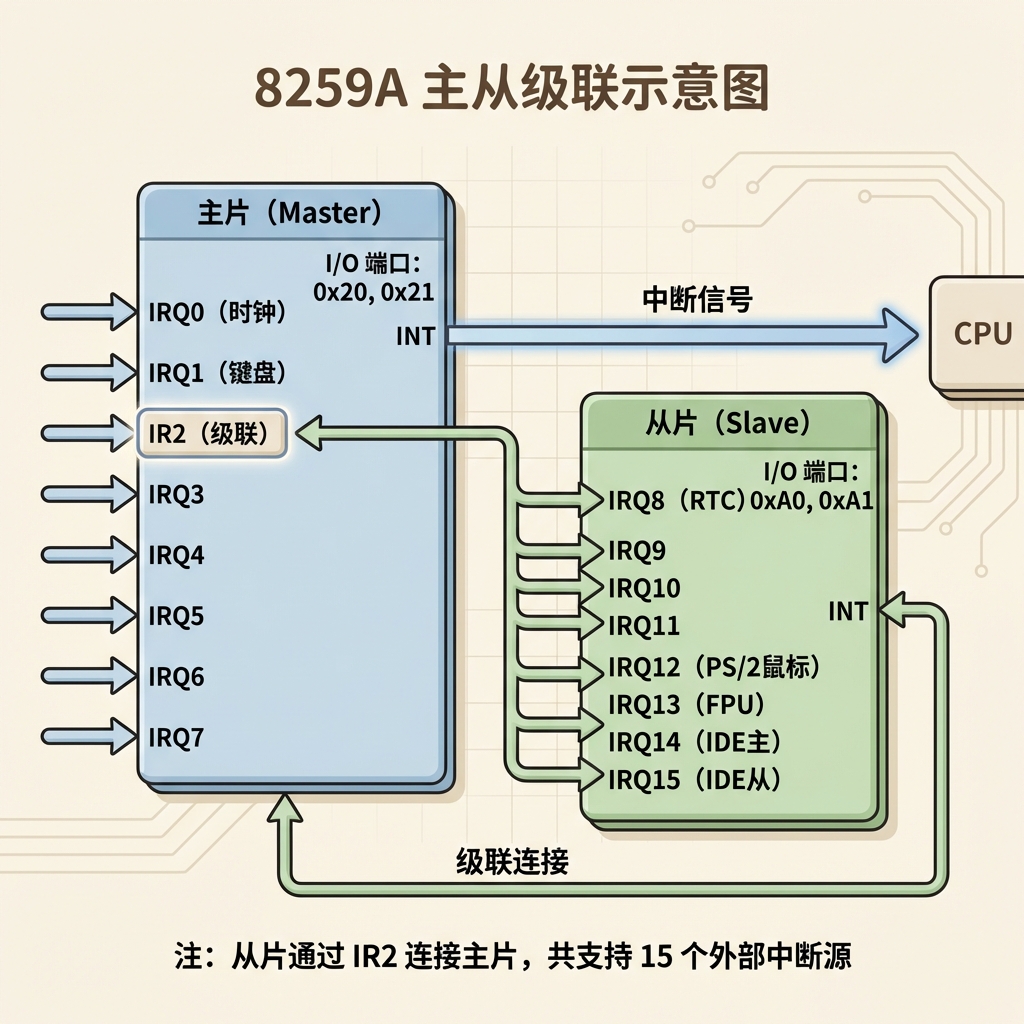

ICW1–ICW4初始化

代码里就是一串 outb：

outb(PIC_M_CTRL, 0x11);
outb(PIC_M_DATA, 0x20);
outb(PIC_M_DATA, 0x04);
outb(PIC_M_DATA, 0x01);

outb(PIC_S_CTRL, 0x11);
outb(PIC_S_DATA, 0x28);
outb(PIC_S_DATA, 0x02);
outb(PIC_S_DATA, 0x01);

我按我理解的含义把它翻译成一句话版本：

0x11：边沿触发 + 级联 + 需要 ICW4
0x20/0x28：主片从 0x20 起、从片从 0x28 起
0x04/0x02：主片的 IR2 接从片；从片挂在主片 IR2
0x01：进入 8086/88 模式

中断屏蔽字

PIC 初始化完之后，我立刻写了两次屏蔽字：

outb(PIC_M_DATA, 0xf8);
outb(PIC_S_DATA, 0xbf);

这是一个很典型的“只放行我需要的”：

主片 0xf8：只开 IRQ0（时钟）、IRQ1（键盘）、IRQ2（级联）
从片 0xbf：只开 IRQ14（硬盘）

我喜欢用这种方式起步，因为它让系统的中断来源很可控，调试时不会被奇怪的 IRQ 搅乱。

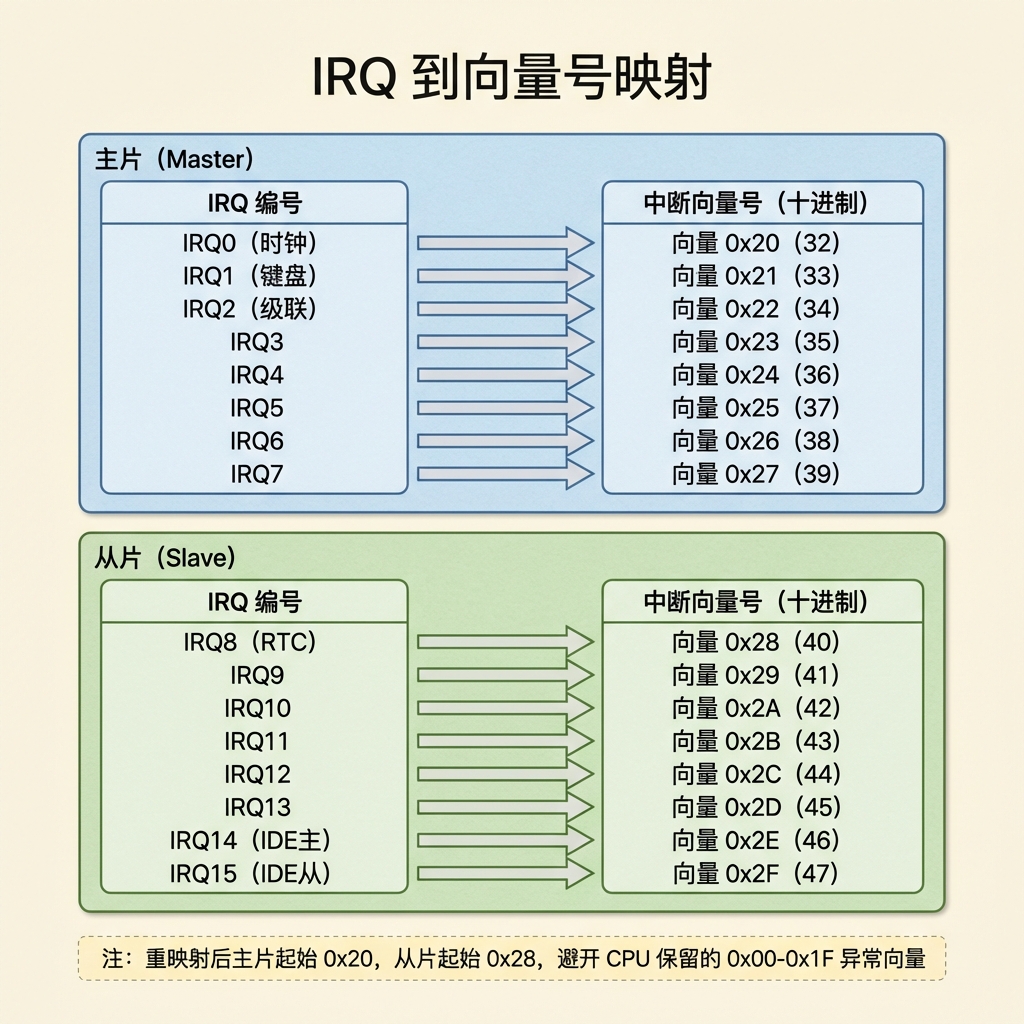

IRQ与向量号映射

把“重映射的起始向量号”代进去，其实映射就是加法：

主片 IRQ0–7 对应 0x20–0x27
从片 IRQ8–15 对应 0x28–0x2F

我在 kernel/interrupt.asm 里也把 0x20--0x2f 的入口都写出来了，注释里顺手标了哪一个是键盘、哪一个是硬盘。

IRQ	向量号	典型来源
IRQ0	0x20	PIT 时钟
IRQ1	0x21	键盘 8042
IRQ2	0x22	主从级联
IRQ14	0x2E	硬盘控制器

IRQ 与向量号对应关系

IRQ2 不产生实际中断，仅用于连接从片。

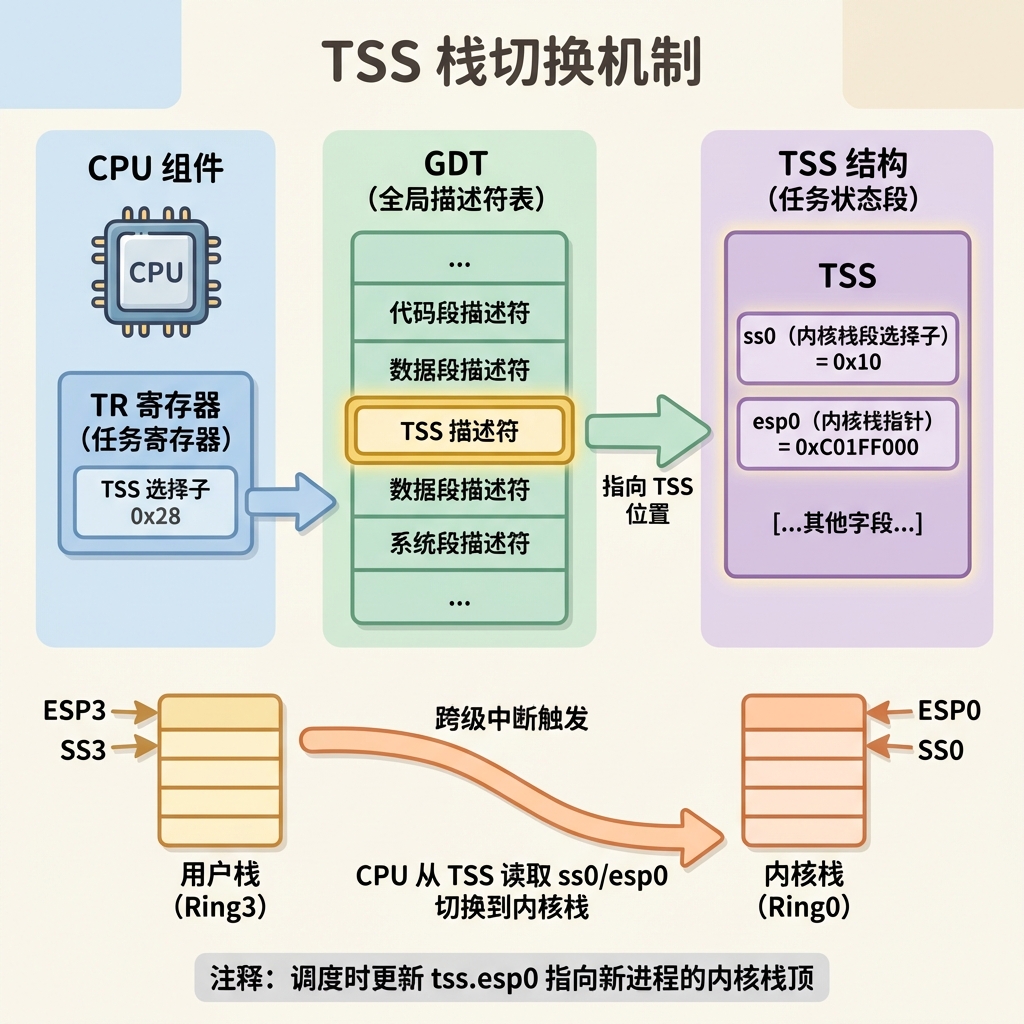

TSS与栈切换

很多人学中断会有一种错觉：中断发生时就是“在当前栈上压几个寄存器”。

这在 ring0 当然没问题，但一旦有用户态（ring3），情况就变了：CPU 必须切到内核栈，不然用户态栈既不安全也不够用。x86 给的标准解法就是 TSS。

我这里实现的是“只用 TSS 的栈切换功能”，不做硬件任务切换（那套太重了，也不符合现在的内核结构）。

GDT中的TSS描述符

TSS 本质也是一个段，只不过它的描述符类型是系统段（TYPE=0x9）。这些属性我放在 kernel/include/global.h 里：

auto constexpr DESC_TYPE_TSS = 0x9;
auto constexpr TSS_ATTR_LOW  = (DESC_P<<7) + (DESC_DPL0<<5) + (DESC_S_SYS<<4) + DESC_TYPE_TSS;

真正把它塞进 GDT 的代码在 kernel/module/thread/sync/tss.cpp 的 tss_init()：

c++

*(gdt_desc*)0xc0000920 = make_gdt_desc((u32*)&tss, sizeof(tss) - 1, TSS_ATTR_LOW, TSS_ATTR_HIGH);

你会看到我这里用的是一个“固定地址”的 GDT（0xc0000900 起），把 TSS 描述符写在 0xc0000920，也就是第 4 个表项的位置。

这种写法的好处是简单直接，缺点也明显：它假设 GDT 的布局固定。我的内核里 GDT 确实是固定布好的，所以我就这么干了。

TSS栈段与栈指针

TSS 结构体我也在 tss.cpp 里完整定义了，其中对“中断栈切换”最关键的是：

ss0：ring0 的栈段选择子
esp0：ring0 的栈顶指针

初始化时我固定 ss0：

c++

tss.ss0 = SELECTOR_K_STACK;

而 esp0 我不在 tss_init() 里写死，因为它跟“当前正在运行的进程”有关。

esp0更新

假设我真的跑了用户进程：用户态代码在 ring3 执行时，被时钟 IRQ 打断，CPU 会查 TSS 把栈切到 esp0。这意味着：esp0 必须指向“当前用户进程自己的内核栈”。

我的内核里，每个 task（PCB）本身就占一页，页顶就是它的 0 级栈顶。所以 tss.update(pthread) 的实现特别短：

c++

auto update(task const* pthread) -> void {
    esp0 = (u32*)((u32)pthread + PG_SIZE);
}

至于“什么时候调”，我放在进程激活那条路径里：

调度选出 next
process_activate(next) 切页表
如果 next->pgdir 不为空（说明它是用户进程），更新 tss.esp0

对应代码在 kernel/module/thread/sync/schedule.cpp：

c++

if (pthread->pgdir) {
    tss.update(pthread);
}

这里我还专门写了注释解释原因：内核线程本来就是 0 特权级，中断不会触发栈切换，所以没必要更新 esp0。

加载GDT与TSS

最后一步是让 CPU “知道我这份 TSS 在哪”。

在 tss_init() 里我会重新 lgdt 一次（因为我刚改过 GDT 内容），然后用 ltr 把 TSS 选择子装进任务寄存器 TR：

c++

asm volatile("lgdt %0" : : "m"(gdt_operand));
asm volatile("ltr %w0" : : "r"(SELECTOR_TSS));

到这里，“ring3 进 ring0 的栈切换基础设施”就齐了。

时钟中断与调度

时钟中断（IRQ0）是我内核里最重要的外设中断：它不只是“计时”，它还是调度器的脉搏。

我希望这一节读完，你能回答三个问题：

1) PIT 是怎么被我配置成 100Hz 的？ 2) 时钟 IRQ 从 8259A 进来之后，我的代码路径是怎么走到 schedule() 的？ 3) 为什么调度器要求“必须关中断”，而时钟中断天然就满足这一点？

PIT 8253/8254初始化

初始化代码在 device/time/time.c 的 timer_init()。核心是 frequency_set()：

outb(PIT_CONTROL_PORT, counter_no << 6 | rwl << 4 | counter_mode << 1);
outb(counter_port, counter_value);
outb(counter_port, counter_value >> 8);

我在 device/time/time.h 里把相关常量都写死了：

INPUT_FREQUENCY = 1193180（PIT 输入频率）
IRQ0_FREQUENCY = 100（我希望的中断频率）
COUNTER0_VALUE = INPUT_FREQUENCY / IRQ0_FREQUENCY

这意味着我的系统大约每 10ms 触发一次 IRQ0。

时钟中断处理函数注册

时钟 IRQ0 被 PIC 重映射后对应向量号 0x20。所以在 timer_init() 里我做了注册：

register_handler(0x20, intr_time_handler);

register_handler() 在 kernel/interrupt.c 里，它只是改 idt_table[vector]。

这个设计我很喜欢：IDT 只负责“入口”，而驱动只需要关心“我接管哪个向量号”。

IRQ0处理流程

把前面几节串起来，时钟中断发生时，路径是这样的：

text

PIT 计数到 0
→ 拉低 IRQ0
→ 8259A 把 IRQ0 编码成向量号 0x20
→ CPU 查 IDT[0x20] 跳转到 intr0x20entry
→ intr0x20entry 保存寄存器、发 EOI、push 0x20
→ call idt_table[0x20]（也就是 intr_time_handler）

这一段你可以对照三处：入口汇编在 kernel/interrupt.asm，IDT 分发表在 kernel/interrupt.c，时钟处理函数在 device/time/time.cpp。

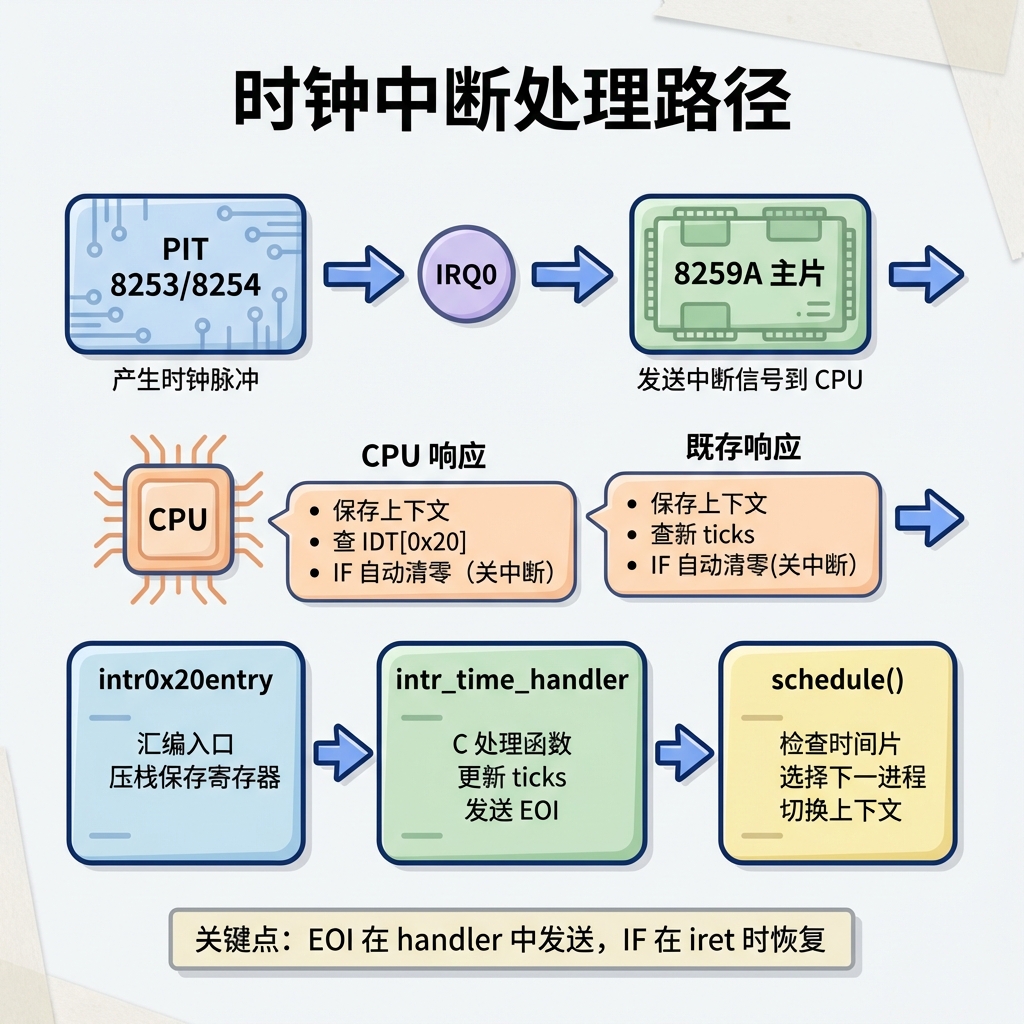

时钟中断处理的全链路（PIT → PIC → CPU → IDT → Handler → Schedule）

时钟中断处理函数

真正的处理函数在 device/time/time.cpp：

c++

auto cur_thread = running_thread();
ASSERT(cur_thread->stack_magic == 0x19870916);

++cur_thread->elapsed_ticks;
++ticks;

if (cur_thread->ticks == 0) {
    schedule();
} else {
    --cur_thread->ticks;
}

我逐行解释一下我当时的思路。

当前线程获取

running_thread() 在 kernel/module/thread/sync/schedule.cpp 里，它用一个很经典的技巧：

PCB 占一页（4KB）
内核栈也在这一页里向下长
所以 esp 对齐到 4KB 边界就是 PCB 基址

c++

asm ("mov %%esp, %0" : "=g"(esp));
return reinterpret_cast<task*>(esp & 0xfffff000);

栈溢出检测

我在 task 里放了一个魔数 stack_magic，每次进时钟中断都断言它还在，等于是用最高频的 IRQ0 来做“栈溢出探测”。

这属于很实用的自检：线程栈一旦踩坏，后面什么都可能发生，中断里早点抓住更好排查。

时钟计数

ticks（全局）代表系统自开中断以来过了多少个 tick
elapsed_ticks（线程私有）代表这个线程占过多少 CPU tick

它们在后续实现 sleep() 和 ps 这种命令时都挺有用。

时间片与调度

我的调度器 schedule() 一上来就断言：

c++

ASSERT(intr_get_status() == INTR_OFF);

原因也很直接：调度器要操作就绪队列、切换页表、切换栈，这些都是临界区。

那时钟中断里为什么可以直接调用 schedule()？因为我用的是中断门，进入中断时 IF 会被硬件清掉。也就是说，在 intr_time_handler() 运行期间，可屏蔽中断默认就是关的。

EOI发送时机

你如果严格按很多教程写，会把 EOI 放在 C 处理函数的最后。

我这里 EOI 是在汇编入口就发了，意味着：从 PIC 角度看，它很快就“认为这次 IRQ 已经结束”。

这种策略能工作有个前提：驱动侧必须清中断源。

对时钟来说，中断源是 PIT 自己周期性产生的，它不需要我读某个寄存器去清掉，所以早发 EOI 没问题；对键盘就不一样了，下一节我会把这个点讲透。

键盘中断与输入缓冲

键盘中断（IRQ1）比时钟中断更“像驱动”：你按下一下键，会有扫描码从键盘控制器出来；我在中断里必须把这个扫描码读走、解析出字符/控制键，然后塞进一个输入队列。

这一节我会很细地走完整条路径：

8042 为什么一定要读 0x60
我怎么处理 0xE0 扩展扫描码
通码/断码怎么区分，按下/抬起怎么更新状态
shift/caps/ctrl/alt 这些组合键怎么影响最终字符
最后我把字符交给谁（solve() → ioqbuf）

键盘中断处理函数注册

键盘 IRQ1 被 PIC 重映射后是 0x21。所以初始化时我注册的是：

register_handler(0x21, intr_keyboard_handler);

代码在 device/keyboard/keyboard.c 的 keyboard_init()。

键盘数据读取

键盘中断的“中断源”是 8042 控制器的输出缓冲区（Output Buffer）。它里面放着扫描码。

如果我只响应中断但不读取这个缓冲区，8042 会一直认为“数据还没被取走”，它就不会继续产生新的键盘中断。

所以我在 intr_keyboard_handler() 的开头就做了最关键的一句：

auto scancode = (u16)inb(0x60);

源码旁边我还写了注释提醒自己：不读 0x60，8042 不再继续响应键盘中断。

这也解释了上一节提到的“早发 EOI 的前提”：EOI 只是告诉 PIC “我处理完了”，但键盘设备本身还需要我通过读端口把它的状态推进。

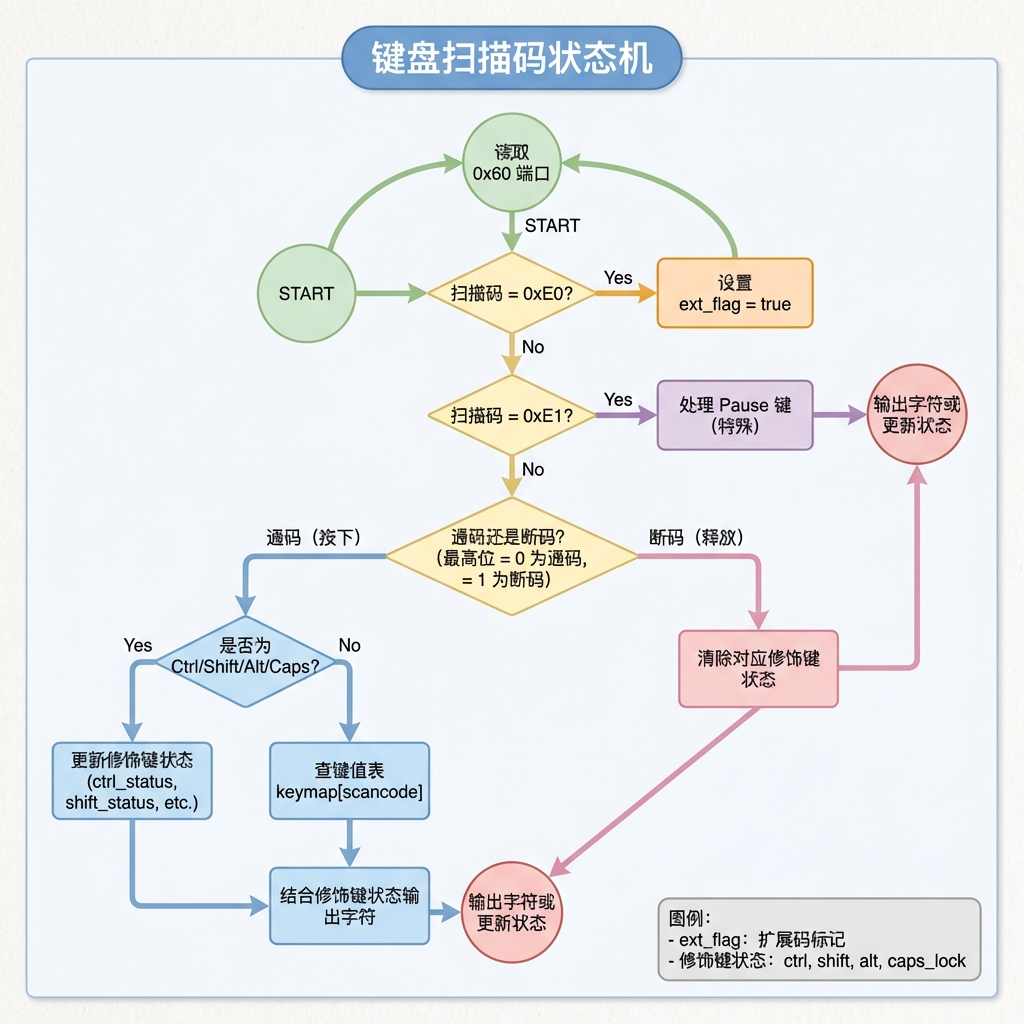

扩展扫描码处理

键盘有些按键是“扩展键”，扫描码会以 0xE0 开头。

我用了一个布尔变量 ext_scancode 做状态机：

if (scancode == 0xe0) {
    ext_scancode = true;
    return;
}

if (ext_scancode) {
    scancode |= 0xe000;
    ext_scancode = false;
}

这段逻辑的含义是：

说明这次中断只拿到了前缀 0xE0，我先记住“下一次扫描码要拼起来”，然后直接返回；下一次进来再把它 OR 上 0xE000，这样我就能区分右 Ctrl、右 Alt 这种扩展键。

通码与断码处理

我用扫描码的最高位来判断断码：

auto break_code = (bool)(scancode & 0x0080);

如果是断码，我的处理策略是：只更新状态，不产生字符。

对应代码：

if (break_code) {
    auto make_code = (scancode &= 0xff7f);
    if (make_code == ctrl_l_make || make_code == ctrl_r_make) {
        ctrl_status = false;
    } else if (make_code == shift_l_make || make_code == shift_r_make) {
        shift_status = false;
    } else if (make_code == alt_l_make || make_code == alt_r_make) {
        alt_status = false;
    }
    return;
}

这里 ctrl_status/shift_status/alt_status 这些变量都是 static 的，它们跨中断保存了“按键是否处于按下状态”。

字符解析与修饰键

当扫描码是通码时，我会进入字符解析。

我在 device/keyboard/keyboard.c 定义了一个 keymap[][2]：每个扫描码对应两个字符——不按 shift 的字符和按 shift 的字符。

对数字区、符号键（比如 1 对应 !）来说，规则很简单：shift 按下就取第二列。

对字母键来说，还要叠加 caps lock，所以我写的是：

shift ^= shift_down_last;
shift ^= caps_lock_last;

也就是说：

只按 shift：大写
只开 caps：大写
shift + caps：又变回小写

这是键盘输入最直观的行为。

控制键处理

我在字符出来之后加了一个很具体的小功能：

if (ctrl_down_last && (c == 'l' || c == 'u')) {
    c -= 'a';
}

这是把 ctrl+l、ctrl+u 转成控制字符，方便 Shell 做“清屏/清行”这类快捷键。

这里 c -= ’a’ 的技巧来自 ASCII：’a’ 是 97，减掉后就落在 0–31 的控制字符区。

输入缓冲写入

解析得到可见字符之后，我不在中断里直接回显到屏幕。

原因很现实：回显策略应该由 Shell 控制，中断里做 I/O 太容易把事情搞复杂。所以我把它交给一个很薄的函数 solve(c)。

solve 的实现不在同一个 C 文件里，而在 device/keyboard/iobuf.cpp：

c++

if (not ioqbuf.full()) {
    ioqbuf.put(c);
}

这里的 ioqbuf 是一个全局 ioqueue，也就是键盘输入队列。

我这个设计的味道是：中断只负责把数据搬进内核，具体怎么消费由上层决定。

键盘输入处理流程

最后我用一句话把“键盘→中断→字符→队列”这条链路总结一下：

text

按键产生扫描码 → 8042 触发 IRQ1 → 向量号 0x21 进入统一汇编入口
→ 汇编保存现场并发 EOI → 调用 intr_keyboard_handler
→ inb(0x60) 取走扫描码(清中断源) → 状态机解析字符
→ solve(c) → ioqbuf.put(c)

中断与异常 ​

中断系统概述 ​

CPU中断处理流程 ​

IDTR与IDT ​

中断门与陷阱门 ​

中断栈帧 ​

异常错误码 ​

IDT初始化 ​

门描述符结构体 ​

中断门描述符构造 ​

中断向量初始化 ​

异常处理初始化 ​

通用异常处理 ​

统一汇编入口 ​

中断入口表 ​

VECTOR宏 ​

错误码槽位统一 ​

段寄存器与通用寄存器保存 ​

EOI发送时机 ​

向量号参数传递 ​

统一中断出口 ​

8259A PIC初始化 ​

中断向量重映射 ​

ICW1–ICW4初始化 ​

中断屏蔽字 ​

IRQ与向量号映射 ​

TSS与栈切换 ​

GDT中的TSS描述符 ​

TSS栈段与栈指针 ​

esp0更新 ​

加载GDT与TSS ​

时钟中断与调度 ​

PIT 8253/8254初始化 ​

时钟中断处理函数注册 ​

IRQ0处理流程 ​

时钟中断处理函数 ​

当前线程获取 ​

栈溢出检测 ​

时钟计数 ​

时间片与调度 ​

EOI发送时机 ​

键盘中断与输入缓冲 ​

键盘中断处理函数注册 ​

键盘数据读取 ​

扩展扫描码处理 ​

通码与断码处理 ​

字符解析与修饰键 ​

控制键处理 ​

输入缓冲写入 ​

键盘输入处理流程 ​

中断与异常

中断系统概述

CPU中断处理流程

IDTR与IDT

中断门与陷阱门

中断栈帧

异常错误码

IDT初始化

门描述符结构体

中断门描述符构造

中断向量初始化

异常处理初始化

通用异常处理

统一汇编入口

中断入口表

VECTOR宏

错误码槽位统一

段寄存器与通用寄存器保存

EOI发送时机

向量号参数传递

统一中断出口

8259A PIC初始化

中断向量重映射

ICW1–ICW4初始化

中断屏蔽字

IRQ与向量号映射

TSS与栈切换

GDT中的TSS描述符

TSS栈段与栈指针

esp0更新

加载GDT与TSS

时钟中断与调度

PIT 8253/8254初始化

时钟中断处理函数注册

IRQ0处理流程

时钟中断处理函数

当前线程获取

栈溢出检测

时钟计数

时间片与调度

EOI发送时机

键盘中断与输入缓冲

键盘中断处理函数注册

键盘数据读取

扩展扫描码处理

通码与断码处理

字符解析与修饰键

控制键处理

输入缓冲写入

键盘输入处理流程
